Озоностойкий песочный фильтр Aquaviva серии MS
Специализированное решение для фильтрации воды в бассейнах, где применяется озонирование как основной или дополнительный метод дезинфекции. Серия разработана с использованием материалов, устойчивых к агрессивному воздействию озона, что обеспечивает длительный срок службы оборудования даже при интенсивной эксплуатации.
Модельный ряд:

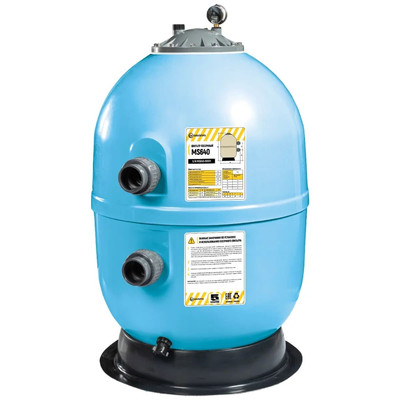

• Фильтр озон. AquaViva MS640 (16 м³/ч, 640 мм, 275 кг, 2,5 бар, 0,5 м засыпка) бок, 1,5". Цена по запросу.
• Фильтр озон. AquaViva MS900 (32 м³/ч, 900 мм, 528 кг, 2,5 бар, 0,6 м засыпка) бок, 2". Цена по запросу.

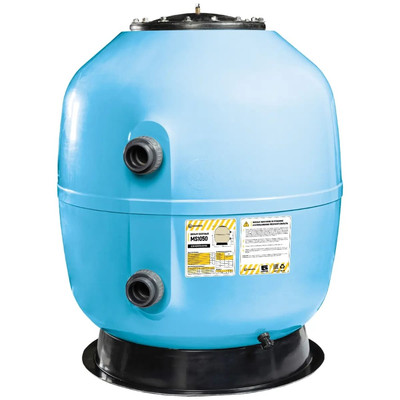

• Фильтр озон. AquaViva MS1050 (43 м³/ч, 1050 мм, 946 кг, 75 мм, 2,5 бар, 0,8 м засыпка). Цена по запросу.

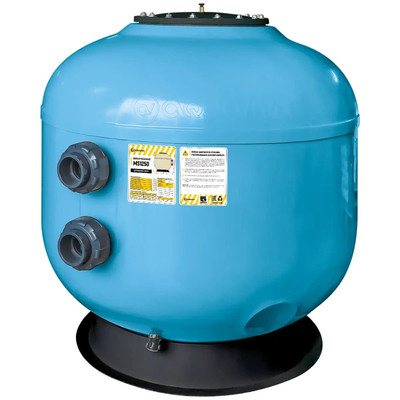

• Фильтр озон. AquaViva MS1250 (62 м³/ч, 1250 мм, 1580 кг, 90 мм, 2,5 бар, 0,8 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1250M (62 м³/ч, 1250 мм, 1960 кг, 90 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1250M + люк д/выгрузки (62 м³/ч, 1250 мм, 1960 кг, 90 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1250M + люк д/выгрузки и см/окно (62 м³/ч, 1250 мм, 1960 кг, 90 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1400 (77 м³/ч, 1400 мм, 2340 кг, 110 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1400 + люк д/выгрузки (77 м³/ч, 1400 мм, 2340 кг, 110 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1400 + люк д/выгрузки и см/окно (77 м³/ч, 1400 мм, 2340 кг, 110 мм, 2,5 бар, 1 м засыпка). Цена по запросу.

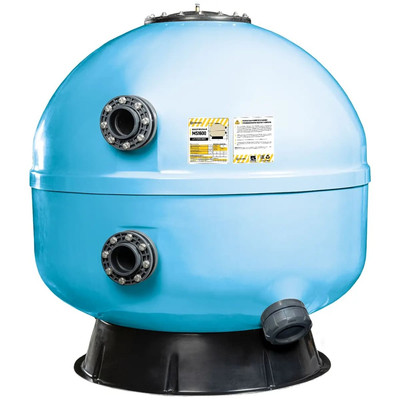

• Фильтр озон. AquaViva MS1600 (101 м³/ч, 1600 мм, 3060 кг, 110 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1600 + люк д/выгрузки (101 м³/ч, 1600 мм, 3060 кг, 110 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1600 + люк д/выгрузки и см/окно (101 м³/ч, 1600 мм, 3060 кг, 110 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1800 + люк д/выгрузки и см/окно (127 м³/ч, 1800 мм, 4140 кг, 110 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS2000 + люк д/выгрузки и см/окно (157 м³/ч, 2000 мм, 5610 кг, 140 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS900 (32 м³/ч, 900 мм, 528 кг, 2,5 бар, 0,6 м засыпка) бок, 2". Цена по запросу.
• Фильтр озон. AquaViva MS1050 (43 м³/ч, 1050 мм, 946 кг, 75 мм, 2,5 бар, 0,8 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1250 (62 м³/ч, 1250 мм, 1580 кг, 90 мм, 2,5 бар, 0,8 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1250M (62 м³/ч, 1250 мм, 1960 кг, 90 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1250M + люк д/выгрузки (62 м³/ч, 1250 мм, 1960 кг, 90 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1250M + люк д/выгрузки и см/окно (62 м³/ч, 1250 мм, 1960 кг, 90 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1400 (77 м³/ч, 1400 мм, 2340 кг, 110 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1400 + люк д/выгрузки (77 м³/ч, 1400 мм, 2340 кг, 110 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1400 + люк д/выгрузки и см/окно (77 м³/ч, 1400 мм, 2340 кг, 110 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1600 (101 м³/ч, 1600 мм, 3060 кг, 110 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1600 + люк д/выгрузки (101 м³/ч, 1600 мм, 3060 кг, 110 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1600 + люк д/выгрузки и см/окно (101 м³/ч, 1600 мм, 3060 кг, 110 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS1800 + люк д/выгрузки и см/окно (127 м³/ч, 1800 мм, 4140 кг, 110 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
• Фильтр озон. AquaViva MS2000 + люк д/выгрузки и см/окно (157 м³/ч, 2000 мм, 5610 кг, 140 мм, 2,5 бар, 1 м засыпка). Цена по запросу.
Преимущества серии MS:
• Озоностойкий стеклопластик — специальный состав армированного полиэстера обеспечивает исключительную устойчивость к озону, УФ-излучению, хлору, морской воде и механическим нагрузкам, срок службы 15+ лет
• Боковой многоходовой клапан — 6-позиционная система управления (фильтрация, обратная промывка, прямая промывка, рециркуляция, закрыто, дренаж) с эргономичной рукояткой
• Промышленная производительность — модели до 157 м³/ч обеспечивают полный водообмен в больших общественных бассейнах за 4–6 часов
• Высокая грязеёмкость — увеличенная высота засыпки (0,5–1 м) и объём песка (до 5600 кг) продлевают интервалы между промывками, снижая расход воды
• Опции для удобства обслуживания — люк для выгрузки песка и смотровое окно (в отдельных модификациях) упрощают замену наполнителя и контроль состояния фильтра
• Контроль давления — встроенный манометр сигнализирует о необходимости промывки при росте сопротивления фильтрующего слоя
• Универсальное подключение — резьбовые/фланцевые соединения 1,5"–3" совместимы с промышленными насосами и трубопроводом ведущих производителей
• Сертификация — оборудование соответствует требованиям для эксплуатации в общественных бассейнах с озонированием
• Боковой многоходовой клапан — 6-позиционная система управления (фильтрация, обратная промывка, прямая промывка, рециркуляция, закрыто, дренаж) с эргономичной рукояткой
• Промышленная производительность — модели до 157 м³/ч обеспечивают полный водообмен в больших общественных бассейнах за 4–6 часов
• Высокая грязеёмкость — увеличенная высота засыпки (0,5–1 м) и объём песка (до 5600 кг) продлевают интервалы между промывками, снижая расход воды
• Опции для удобства обслуживания — люк для выгрузки песка и смотровое окно (в отдельных модификациях) упрощают замену наполнителя и контроль состояния фильтра
• Контроль давления — встроенный манометр сигнализирует о необходимости промывки при росте сопротивления фильтрующего слоя
• Универсальное подключение — резьбовые/фланцевые соединения 1,5"–3" совместимы с промышленными насосами и трубопроводом ведущих производителей
• Сертификация — оборудование соответствует требованиям для эксплуатации в общественных бассейнах с озонированием
Технические характеристики:
|
Параметр
|
MS640
|
MS900
|
MS1050
|
MS1250
|
MS1250M
|
MS1400
|
MS1600
|
MS1800
|
MS2000
|
|---|---|---|---|---|---|---|---|---|---|
|
Производительность
|
16 м³/ч
|
32 м³/ч
|
43 м³/ч
|
62 м³/ч
|
62 м³/ч
|
77 м³/ч
|
101 м³/ч
|
127 м³/ч
|
157 м³/ч
|
|
Диаметр корпуса
|
640 мм
|
900 мм
|
1050 мм
|
1250 мм
|
1250 мм
|
1400 мм
|
1600 мм
|
1800 мм
|
2000 мм
|
|
Высота засыпки
|
0,5 м
|
0,6 м
|
0,8 м
|
0,8 м
|
1 м
|
1 м
|
1 м
|
1 м
|
1 м
|
|
Подключение
|
1,5" (бок.)
|
2" (бок.)
|
2" (бок.)
|
2,5" (бок.)
|
2,5" (бок.)
|
2,5" (бок.)
|
3" (бок.)
|
3" (бок.)
|
3" (бок.)
|
|
Рабочее давление
|
до 2,5 бар
|
до 2,5 бар
|
до 2,5 бар
|
до 2,5 бар
|
до 2,5 бар
|
до 2,5 бар
|
до 2,5 бар
|
до 2,5 бар
|
до 2,5 бар
|
|
Материал корпуса
|
Озоностойкий стеклопластик
|
Озоностойкий стеклопластик
|
Озоностойкий стеклопластик
|
Озоностойкий стеклопластик
|
Озоностойкий стеклопластик
|
Озоностойкий стеклопластик
|
Озоностойкий стеклопластик
|
Озоностойкий стеклопластик
|
Озоностойкий стеклопластик
|
|
Загрузка песка (0,4–0,8 мм)
|
~275 кг
|
~528 кг
|
~946 кг
|
~1580 кг
|
~1960 кг
|
~2340 кг
|
~3060 кг
|
~4140 кг
|
~5610 кг
|
|
Температура воды
|
до +45 °C
|
до +45 °C
|
до +45 °C
|
до +45 °C
|
до +45 °C
|
до +45 °C
|
до +45 °C
|
до +45 °C
|
до +45 °C
|
|
Вес (без песка)
|
~150 кг
|
~300 кг
|
~500 кг
|
~800 кг
|
~1000 кг
|
~1200 кг
|
~1600 кг
|
~2100 кг
|
~2800 кг
|
|
Опции
|
—
|
—
|
—
|
—
|
Люк / Люк+см*
|
Люк / Люк+см*
|
Люк / Люк+см*
|
Люк+см*
|
Люк+см*
|
|
Гарантия
|
12 месяцев
|
12 месяцев
|
12 месяцев
|
12 месяцев
|
12 месяцев
|
12 месяцев
|
12 месяцев
|
12 месяцев
|
12 месяцев
|
* Доступно в отдельных модификациях
Установка и запуск:
- Установите фильтр на ровное бетонное основание в техническом помещении с достаточным доступом для обслуживания и выгрузки песка
- Подключите к трубопроводу через фланцевые или резьбовые фитинги с использованием уплотнителей (насос приобретается отдельно)
- Налейте в корпус воду на 1/3 высоты перед загрузкой песка для защиты внутреннего коллектора
- Загрузите кварцевый песок фракции 0,4–0,8 мм (вес указан в таблице) через верхнюю горловину или люк
- Закройте крышку, проверьте надёжность уплотнения и затяжку болтов
- Выполните обратную промывку 10–15 минут для удаления пыли и мелких частиц
- Выполните прямую промывку 2–3 минуты для уплотнения песчаного слоя
- Переведите клапан в положение «Фильтрация» и запустите систему
Рекомендации по эксплуатации:
• Контролируйте давление по манометру: промывка требуется при росте на 0,3–0,5 бар выше рабочего
• Обратную промывку выполняйте каждые 3–7 дней в зависимости от интенсивности использования бассейна
• Расход воды при обратной промывке для промышленных моделей может достигать 60–160 м³/ч — убедитесь в достаточной мощности дренажной системы
• После обратной промывки всегда выполняйте прямую промывку для предотвращения попадания песка в бассейн
• Заменяйте кварцевый песок каждые 3–5 лет или при снижении качества фильтрации
• Перед зимней консервацией слейте воду из корпуса, отсоедините фитинги, храните в сухом помещении при температуре выше 0 °C
• Регулярно смазывайте уплотнительные кольца и резьбовые соединения силиконовой смазкой, устойчивой к озону
• Используйте только оригинальные запчасти Aquaviva для сохранения гарантии на оборудование
• Обратную промывку выполняйте каждые 3–7 дней в зависимости от интенсивности использования бассейна
• Расход воды при обратной промывке для промышленных моделей может достигать 60–160 м³/ч — убедитесь в достаточной мощности дренажной системы
• После обратной промывки всегда выполняйте прямую промывку для предотвращения попадания песка в бассейн
• Заменяйте кварцевый песок каждые 3–5 лет или при снижении качества фильтрации
• Перед зимней консервацией слейте воду из корпуса, отсоедините фитинги, храните в сухом помещении при температуре выше 0 °C
• Регулярно смазывайте уплотнительные кольца и резьбовые соединения силиконовой смазкой, устойчивой к озону
• Используйте только оригинальные запчасти Aquaviva для сохранения гарантии на оборудование
Область применения:
- Общественные бассейны с озонированием (спортивные комплексы, школы, университеты)
- Коммерческие объекты (отели, СПА-центры, фитнес-клубы, аквапарки)
- Частные стационарные бассейны большого объёма (100–500+ м³) с системой дезинфекции озоном
- Банные комплексы, термальные источники с интенсивной эксплуатацией
- Системы с комбинированной дезинфекцией: озон + хлор / УФ / активный кислород
Совместимость:
Фильтры серии MS совместимы с циркуляционными насосами производительностью 16–160 м³/ч:
- Aquaviva промышленные серии, LX SWP, EPV
- Hayward TriStar, Super Pump II, Max-Flo XL
- Speck Badu, Badu Eco, Badu Jet
- Emaux HCP, FCP, VP
- Grundfos, Lowara, Wilo (промышленные насосы)
